測定プローブは、固定サンプルとメカニカルローテーターの両方を用意しています。
PCBとLCCのホルダーには、熱伝導率を最適化するためにセラミック製の窒化アルミニウム（AlN）を使用。
電気接点めっきは、試料領域内の残留電界効果を最小限に抑えるために、Niフリー。

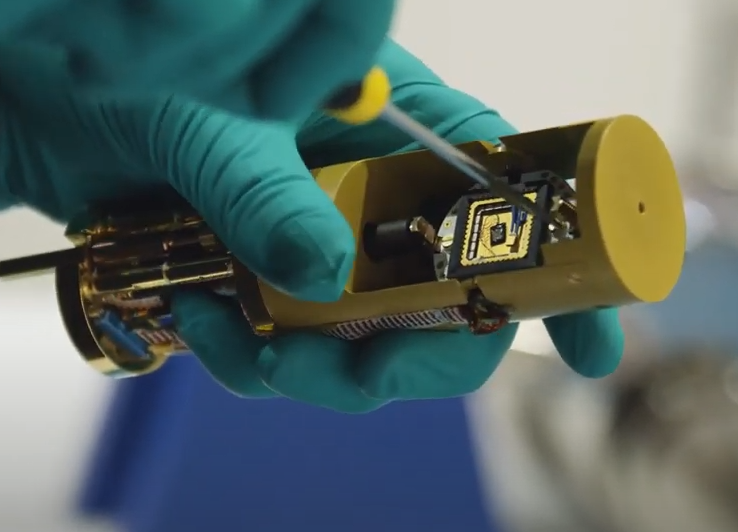

以下のサンプルホルダーは、当社の各種測定プローブで使用できます。:
サンプルをホルダーに装着する際に、ESDプラグが挿入されます。このプラグは、サンプルのすべての電気的接続をつなぎ、ESDによってサンプルに有害な電圧が発生しないようにします。
測定用ケーブルは、26AWG錫メッキ銅線10ペアと22AWG錫メッキ銅線3ペアの計13ペアのツイストペアで構成された入念な仕様のケーブルです。各ペアは個別にフォイル・スクリーンでシールドされています。各シールドは、他のすべてのシールドから分離するために外部絶縁されています。また、各シールドにはドレインワイヤが付いています。
測定プローブには、試料固定型とメカニカルローテータがあります。これらのプローブは、DCからGHz RFまでの電気伝導とホール効果の測定に最適です。面内および面外測定用の取り外し可能なサンプルホルダー、ESD保護、測定の絶縁を特徴としています。
各プローブには、SIG（Sample-in-Gas）とSIV（Sample-in-Vacuum）の2種類があります。プローブの筐体は、3本の薄肉ステンレスチューブで構成されており、剛性の高い直線状の低熱伝導性構造を実現しています。また、電気的に絶縁された独立した空間を設けることで、計測用のループを診断用や駆動用の配線から遮断しています。
この試料真空型³He冷凍機は、300 mK以下で40時間以上、350 mKで50 µWの冷却能力を6時間以上達成しています。HelioxVTは、50mmの内径を持ち、1.5 Kに冷却されたVTI内部で動作するためインサート内に1Kポットを設置する必要がありません。
Kelvinox®JT はジュール・トムソン凝縮ステージを備えた、小型のディップスティック型希釈冷凍機です。これは、KelvinoxJTが1Kのポットに依存しないため、周囲がwet又はDryのどちらの4Kの環境でも動作することを意味します。
広い温度範囲：VTIで動作させた場合、25mKから300Kの間で温度を制御することができます。室温からベースまでのクールダウン時間は6時間以内です。
当社のSample Protectソリューションは、実験者が敏感なサンプルを偶発的な静電放電（ESD）から保護するためのエンド・ツー・エンドの方法を提供するブレイクアウトボックスです。このシステムは、ラックマウント式のSPSU（SampleProtect Switching Unit）で構成されており、測定グレードのケーブルとサンプルプローブを介して、等電位プラグ用の追加ソケットを備えたサンプルホルダーに接続されています。

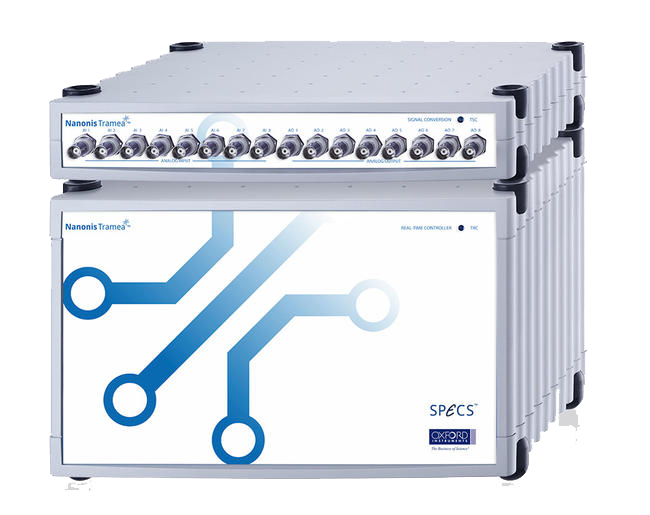

Nanonis Tramea™システムを統合することで、完全な測定準備が整ったソリューションとなります。
Nanonis Trameaは、量子輸送測定に最適な測定システムです。世界をリードする当社の極低温研究ツールと連携して、量子技術に取り組むユーザーに、高速かつ多チャンネルの測定を提供します。
