オックスフォード・インストゥルメンツツの一部
拡張
カスタム設計の特注システム

超伝導磁石および極低温システムの設計および製造における当社の確立された技術力および実践的なエンジニアリング経験により、お客様の特定の用途および実験的ニーズに合わせてカスタム化されたソリューションを提供することができます。

当社の世界をリードする技術力は、以下の応用を含むカスタム設計の特注システムに生かされています。

中性子散乱、X線散乱、ミューオンスピン共鳴のためのビームライン試料環境

  • ヘリウム再凝縮方式、Cryofree®、または、従来のヘリウム浸漬冷却方式による、高度なコイル形状のスプリット型超伝導磁石システム
  • 磁場範囲縮小のため、高磁場、広角スプリット型磁石システムでアクティブ磁気シールドの利用が可能
  • 非対称およびデュアルモード(対称/非対称の選択可能)の磁石構成により、偏極中性子の実験が可能
  • 内蔵型の可変温度可変インサート(VTI)、3 He冷凍機、または希釈冷凍機VTIシステムはHelioxVT 3He 冷凍機またはKelvinoxJT 希釈冷凍機等の「二次インサート」を使用することにより、より低温まで拡張可能
  • VTIシステムの上限温度は800 Kに拡張可能

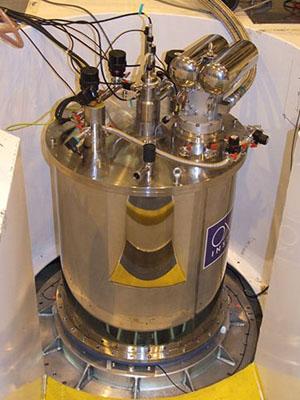

画像は STFC ISIS 様ご提供

“Outsert” magnets for ultra-high field

High field and wide magnet bore combinations (with high stored energy up to several MJ), for superconducting magnets utilising high temperature superconductor (HTS) insert coils, for example:

  • 15 Tesla, 250 mm magnet bore
  • 19 Tesla, 150 mm magnet bore

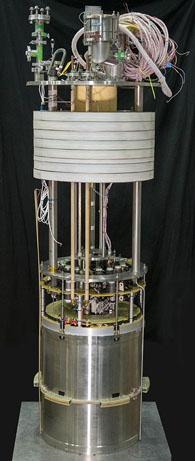

Image courtesy of NHMFL

Synchrotron XMCD measurements

Ultra-high vacuum (UHV) magnet systems with:

  • Fast-ramping split-pair or dual-axis magnets
  • Field vector operation
  • Sample-in-UHV cold finger

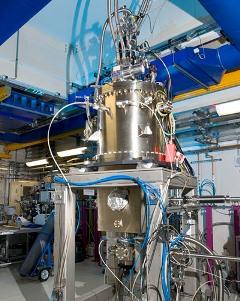

Image courtesy of Diamon Light Source LTD

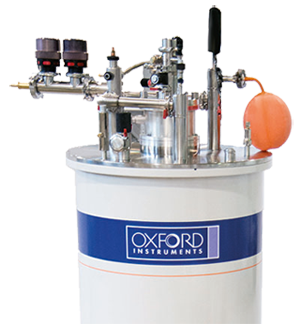

Unique laboratory research systems

  • The highest field, commercially available, compact magnet systems up to 22 Tesla
  • Systems requiring large experimental space – for example, 18 T, 150 mm magnet bore to enable a rotatable SPM head
  • High field and large-bore 2 and 3-axis vector rotate magnets – for example, 12/3/1 T, 77 mm bore or 3-axis optical access 3/3/3 T

Dark matter research

High field and wide magnet bore combinations, as driven by the experimental strategy, where the field volume product (B2V) is a key driver of detector cavity Q factor.

Combine with high-cooling-power dilution refrigerator (up to 1000 µW at 100 mK) – conventional helium-cooled or Cryofree®

microKelvin demagnetisation platforms

Double-magnet and dilution refrigerator systems:

  • Demagnetisation and sample magnet combinations to suit the customer’s demag stages
  • Low-field cancellation regions to allow location of heat switches and thermometry

Solid-state NMR, EPR, ESR, and related applications

Magnet systems with:

  • High homogeneity
  • High persistence (low drift rate)
  • Additional sweep coils
  • Active shielding
  • Room temperature bore or integrated VTI

Ion traps and sources

Magnet systems with typically with an ambient temperature, horizontal bore, and combinations of:

  • High homogeneity in specific volume and/or specific axial/radial field profile
  • High persistence (low drift rate)
  • Fast ramping
  • Active shielding

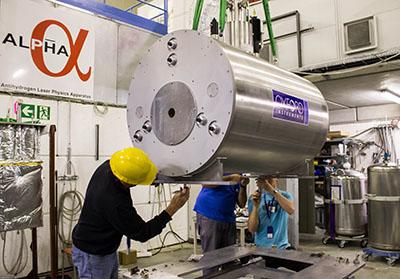

Image courtesy of CERN Alpha experiment

お問合せはこちら

当社独自の経験

このような「カスタム設計の特注品」は、当社の長年の技術開発の成果を土台とし、これら特注システムの膨大なバックカタログから得られた実際の製造経験を合体させたものです。

マーティン・ウッド卿による1959年のオックスフォード・インストゥルメンツ社創立以来、当社はこの分野の先駆者となってきました。当社はこの伝統を誇りとしていますが、過去の実績だけに頼ることはありません。当社は豊富な経験をあらゆる新しい機会と課題に生かし、超伝導磁石、超低温、極低温、あるいはこれら3つの組み合わせのいずれにおいても、その独自の世界をリードする技術力をお客様に提供します。世界中の主要な研究所に設置された何千ものオックスフォード・インストゥルメンツ社のシステムは、当社の技術とソリューションの成功と信頼性を証明しています。

当社の優れた技術者やエンジニアと同時に、当社のカスタムシステムスペシャリストと協力することで、お客様は、ご自身のシステム要件を実現可能な仕様および設計として開発することができるようになります。当社のチームはお客様のシステム要件と予算のバランスがとれるよう、緊密に協力させていただきます。

上記説明は、当社の代表的な応用例のほんの一部に過ぎません。

お客様のプロジェクトと要件についてご相談はこちらにお問合せください
