オックスフォード・インストゥルメンツでは、RF信号用の多様な同軸配線を提供しています。
当社のシステムでは、すべての LOS ポートに装備または2次インサートのプレートに埋込みといった、いずれかの方法によるサーマルクランプを利用した同軸配線を使用します。どちらの方法においても、良好なシグナルラインの対策がなされていますのでご心配はありません。
同軸配線は、新規装置の工場出荷時にシステムと一緒に取り付けられています。または個別にご注文や、既存装置へのアップグレードとしてご注文することも可能です。既存装置へのアップグレードの場合は、そのシステムの注文番号をご準備ください。
当社のセミリジッド同軸線は、SMAコネクタ（18GHzまで）とSK（2.92mm）コネクタ（40GHzまで）が提供可能です。
材料（内部/外部導体）は様々な選択肢があります。ステンレススチールSS/SS、キュプロニッケルCuNi/CuNi、ベリリウム銅BeCu/BeCu、ニオブチタンNbTi/NbTi（4K以下の超電導線用）。その他の導体材料については、ご要望に応じて対応いたします。
セミリジッド同軸は、UT085（2.19mm）とUT034（0.86mm）があります。
当社の極低温アッテネータは、0、6、8、10、20、25、30dBが提供できます。
NEW! 最新の同軸配線では、極低温用アダプターを採用し、接続部を1つ減らすことができます。これにより、信号損失の低減が可能です。アッテネーター本体は、LOSポートのプレートまたはSIプレートに直接放熱可能な構造です。

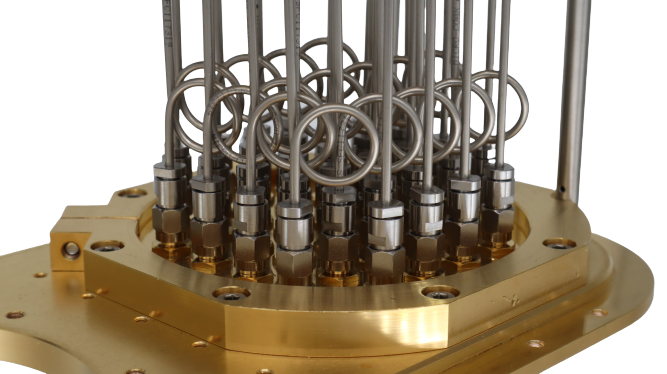

当社のセミ・リジッド同軸は、LOS（Line-of-Sight）ポートに挿入可能なスティック状、2次インサートに直接取り付けられる形、又は単線、コネクターやアッテネーター単品として購入可能です。
対応製品:
Triton、TritonXLシステムでもアップグレードとして対応が可能です！

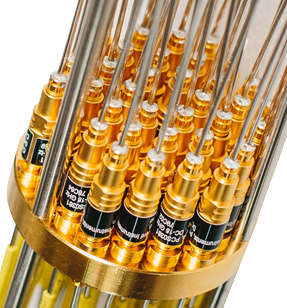

当社のHD同軸ソリューションは現在、UT047（1.19mm）セミリジッド同軸線と18GHzまで対応したSMPコネクタを提供しています。
1つのKF50 LOSポートで最大36本の配線を設置できるHD coax stickは、より大きなポートに適応したり、2次インサートに追加することができます。
材料の選択肢（内部/外部導体）があります。ステンレススチールSS/SS、ニオブチタンNbTi/NbTi（4K以下の超電導線用）。ご要望に応じてその他の導体材料もご用意いたします。
アッテネータは、0、6、10、20dBより選択できます。
Triton、TritonXLシステムにもアップグレードが可能です
高周波でフィルタリングされた配線が必要な場合、ThermocoaxによりProteoxシステムで室温からミキシングチャンバーまでをカバーし、各段階で同軸ケーブルの外部導体に金メッキ銅クランプを用いることで熱対策を行っています。
同軸ケーブル自体は、室温からサンプルステージまでの連続した1本のケーブルで、室温とサンプルステージでSMAコネクターで終端しています。
Thermocoaxは、12本または22本のセットで、当社の非LOSポートのKF50に配線することができます。
Triton、TritonXLシステムでもアップグレードが可能です。
フレキシブルな同軸配線として、DCまたは10MHzまでの低周波用に、S1フレキシブル同軸ケーブルを使用しています。
同軸ケーブルアセンブリは、室温からサンプルステージまで1本の連続したケーブルです。室温ではSMAコネクタ、サンプルステージではSSMCコネクタで終端します。S1フレキシブル同軸ケーブルは、直径1mm、絶縁PTFEジャケット、編組ステンレス鋼製外側コネクタ、撚りステンレス製内側コネクタを装備しています。
| Frequency | Attenuation (dB/m) |
| 1 MHz | 0.569 |
| 5 MHz | 1.272 |
| 10 MHz | 1.799 |
| 15 MHz | 2.850 |
| 20 MHz | 2.545 |
| 50 MHz | 4.031 |
| 100 MHz | 5.694 |
| 500 MHz | 12.749 |
| 1 GHz | 18.048 |
| 5 GHz | 40.526 |
S1同軸ケーブルは複数のシステムに対応しています:
Proteox シリーズ – 非LOSのKF50ポートに12本または22本のセットで供給され、各ステージで金メッキの銅製クランプで熱交換されます。 ご要望に応じて、いずれかのステージでブレークを追加することも可能です。 また、S1同軸ケーブルを25極のシンチ・コネクターで終端することも可能です（DC使用時）。
KelvinoxMX – 同軸線2本または4本のセットで提供されます。
KevlinoxHA – 最大2本の同軸線。
KelvinoxJT – 最大2本の同軸線。
KelvinoxTLM – 同軸線4本を1本のLOSアクセスチューブに配線し、サンプル付近でケーブルを終端しない状態で提供します。
Triton、TritonXLシステムでもアップグレードが可能です！

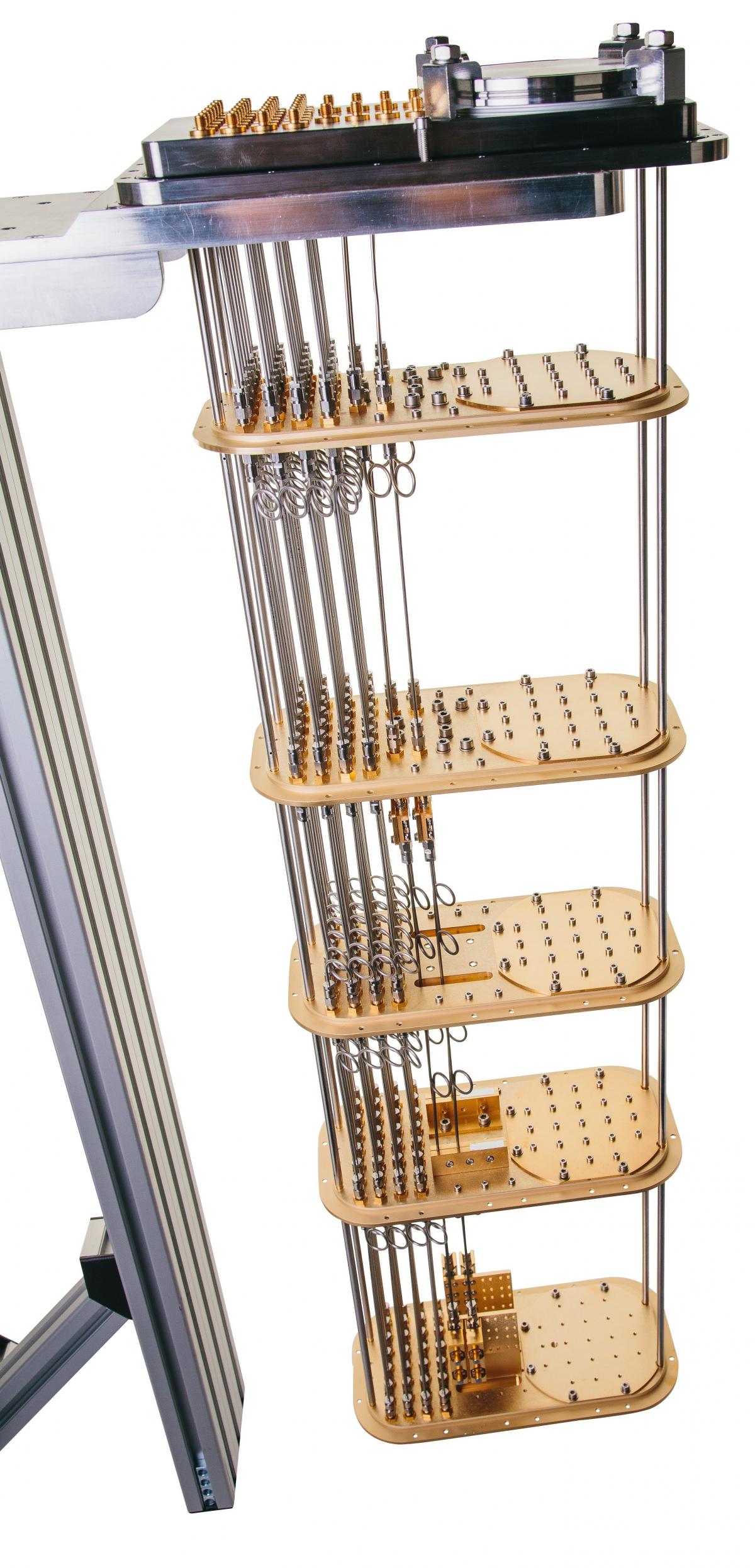

装置を複数のユーザー、複数の実験に用いる場合に最適です。Proteoxシステム間で2次インサート（SI）を交換することができ、取り外してワークベンチ上で実験をセットアップすることができます。配線は装置外で行うことができるため、Proteoxはシステム内で別の実験をしている間に別のSIを配線・設定して装置が温まった際に交換することが可能です。 これにより、システムの配線を変更する場合や、複数のユーザーが使用する施設で実験セットアップを変更する場合に、素早く次の実験をセットアップしてクールダウンに入れます。
2次インサートは、用途に合わせて完全にカスタマイズすることもできますし、2つの標準オプションから選択することもできます。:
ISO100-2 - 2つのISO100ポートを備えた2次インサートで、LOSポートの同軸配線用。各LOSポートには、最大37本のUT085/UT034 SMA同軸線を通すことができます。
サンプル交換 - ボトムローダーを使用した迅速なサンプル交換用の2次インサートです。サンプルパック用のステーションと並んで、2次インサートに直接取り付けられる最大28本の同軸ライン用のスペースと、各プレートで熱交換される4つのDC loom 用のスペースがあります。
カスタマイズされた2次インサート - 117 × 252 mmのプレートスペースは、お客様特有の配線や低温機器に合わせて完全にカスタマイズ可能なソリューションです。指定されたエンジニアが設計チームやお客様と協力して、納得の頂けるまで設計を行います。サーキュレーターやアンプなどのコールドエレクトロニクスを製造時に直接組み込むことで、システム到着時にすぐに装置を稼働させることが可能です。取り付けられたハードウェアとコンポーネントはすべて工場で取り付けられますが、エンドユーザーが取り付けることも可能です。
2次インサートは、お客様のテストや配線作業のために、本体の到着前に納品することができ、設置から最初の実験データ取得までの時間を短縮することができます。
2次インサートは、将来的に追加購入してシステムの配線をアップグレードすることも可能で、 ProteoxMX とLX モデルで互換性があります。
Proteoxシステムに2次インサートを取り付けたり取り外したりする際に、安全に作業を行うためのソリューションを提供しています。SIリフトアダプターは、市販のリフトに接続できます。また、リフトにはテールセット部と超電導磁石を取り扱うためのアダプターを取り付けることができます。

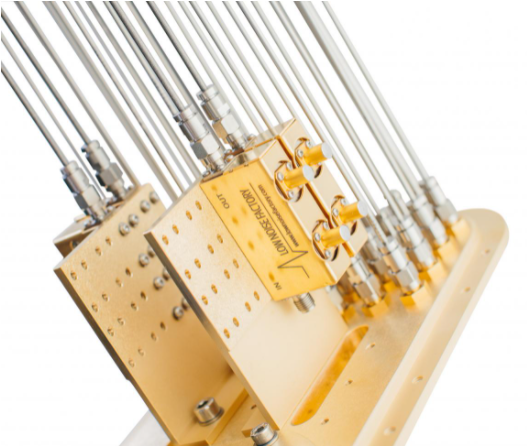

2次インサートのページはこちらLNFの様々な製品は、単品で購入して既存の製品に追加したり、Proteox用にカスタマイズされた2次インサートに組み込むことができます。これらのコンポーネントは、同軸線のスペースを最大限に利用して配線に組み込むことができます。
最大で4つのコンポーネントを並べて取り付けるブラケットを用意しており、お客様の構成に合わせたカスタムブラケットもご要望に応じて提供します。
アンプ:
アイソレータ (シールド・非シールド):
サーキュレータ (シールド・非シールド):
その他のLNFや指定部品については、ご要望に応じて対応いたします。
