Proteoxシリーズ用のセカンダリーインサートとして、標準品とカスタマイズ品の両方をご用意しています。ProteoxMXとProteoxLXシステム間で互換性があります。 これらは、工場でシステムと一緒に取り付けるか、別々に購入するか、または現在のシステムのアップグレードとして購入することができます。
複数ユーザーや複数の実験を行うために最適です。サイドローディングセカンダリーインサート（SI）は、Proteoxシステム間で互換性があり、装置より取り出してワークベンチで実験のセットアップを行うことができます。配線を装置外で行うことができるため、Proteox希釈冷凍機が実験を行っている間に、もう一つの別のSIにシステム外で配線を行い、システムが暖まったときに交換することが出来ます。 これにより、システム上の重要な配線を変更する場合や、実験セットアップを変更する場合の装置停止時間を大幅に短縮することができます。
システム本体到着前にセカンダリーインサートを納品してお客様が配線の敷設とテストと設定を先に行うことで、本体納品から最初の実験データ取得までの時間を短縮します。 また、セカンダリーインサートは、将来的に購入してシステム配線をアップグレードすることができ、ProteoxMXとProteoxLXモデル間で互換性があります。
Proteoxシステム本体からセカンダリーインサートの取り付けまたは取り外しを安全に行うための専用リフターが弊社から提供可能です。システム本体にはこのリフターは含まれています。SIリフトアダプターは、市販のリフトに接続することができます。リフトには、OVC用及び超伝導マグネット用のアダプターを取り付けることができます。

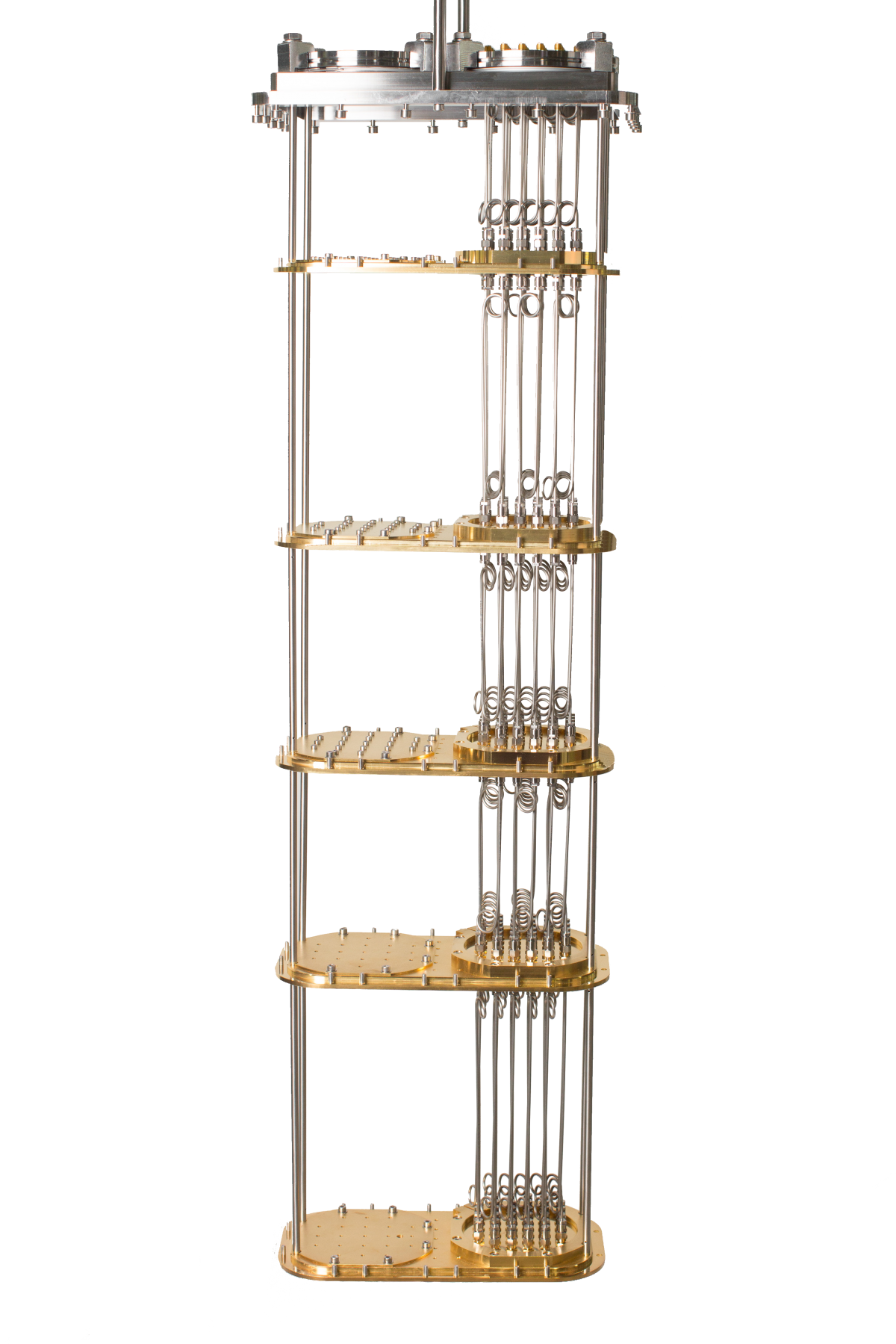

ISO100を2ポート搭載したSecondary Insertで、LOSポートへ同軸配線が取付可能です。
ブランクSIには標準でカバープレートが付属しており、お客様指定の同軸線、アッテネーター、配線キットを別途選択可能です。
各LOSポートには、UT085/UT034 SMA同軸線を最大37本まで搭載可能です。
LOS領域が広いため、一つのISO100ポートで十分な配線が可能であれば、将来同軸線をアップグレードするスペースとしても利用可能です。
60mmサンプルパックに適合するコールドフィンガを備えた、高速サンプル交換用セカンダリーインサートです。
ボトムローディング用SIには以下が含まれています。:
お客様指定の同軸線、アッテネーター、配線用ハードウェアキットは別途選択。
ISO100のLOSポートには、SIの注文時または将来のアップグレード時に、最大37本のUT085/UT034同軸線用のスペースが得られ、モジュール性とアップグレード性を最大限に高めています。
72mmサンプルパックに適合するコールドフィンガーを備えた、高速サンプル交換用セカンダリーインサートです。
ボトムローディング用SIには以下が含まれています。:
お客様指定の同軸線、アッテネーター、配線用ハードウェアキットは別途選択。
ISO100のLOSポートには、SIの注文時または将来のアップグレード時に、最大37本のUT085/UT034同軸線用として利用でき、モジュール性とアップグレード性を最大限に高めています。
特注のセカンダリーインサートは、サーキュレーターやアンプなどのコールドエレクトロニクスを製造時に直接組み込むことで、システム到着後すぐに実験ができるよう最適化されたものです。
また、特注セカンダリーインサートは、複数のユーザーによる実験や、別の構成への簡単な交換を可能にすることでシステムの将来性を確保する事にもつながります。
お客様指定の同軸線、アッテネーター、配線用ハードウェアキットは別途選択。
お客様には専任のSIエンジニアが任命され、お客様より設計の了承を得ます。
