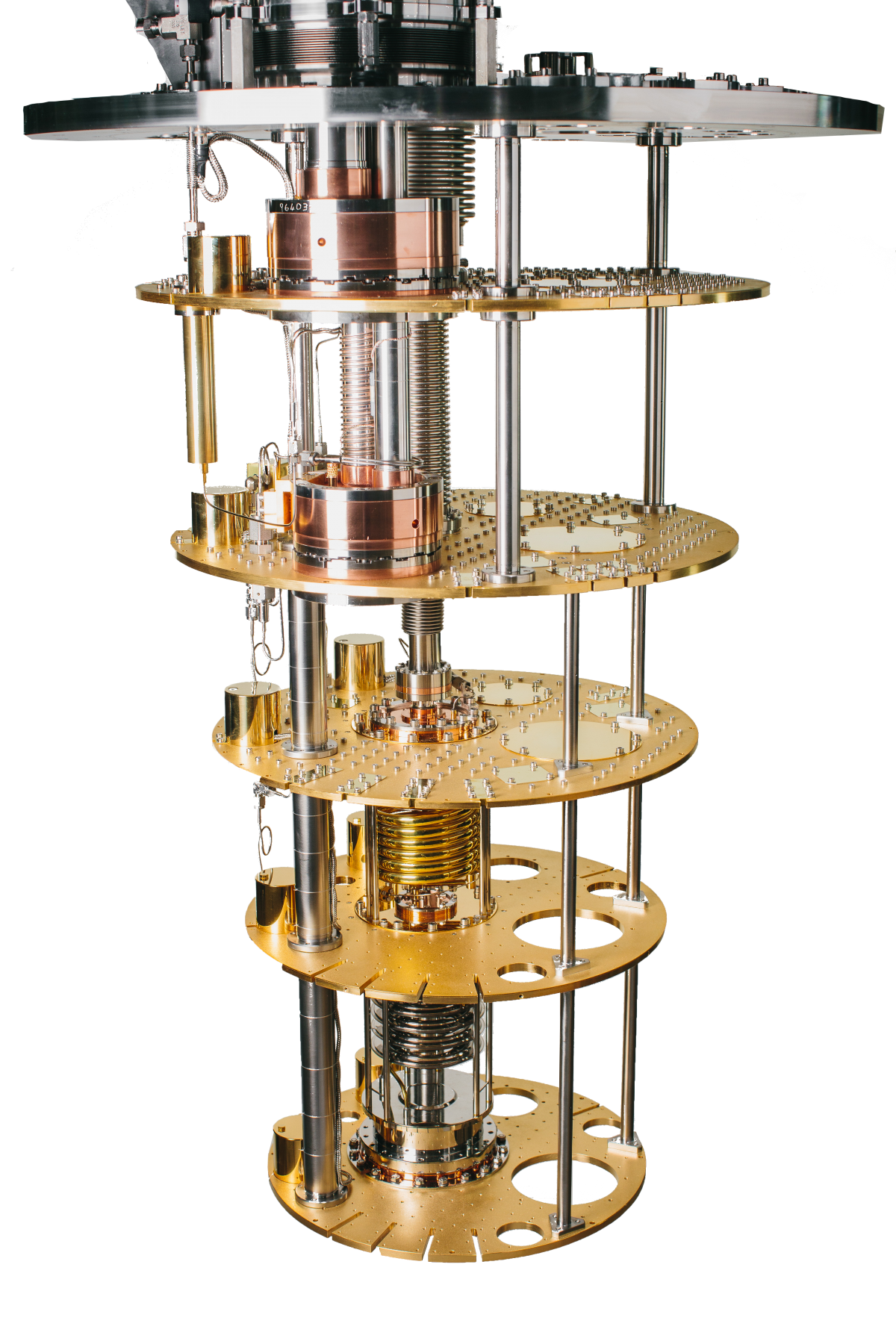

ベース温度< 5 mKであり、> 25 µW @ 20 mKの高い冷却能力が得られる世界で最も低温である商用の無冷媒希釈冷凍機 .
#ColdIsTheNewCool
熱に隠された量子の本質を解明し、量子熱機関や超低温サーモメトリーへの応用を探求。.

Quantum Thermodynamicsを探る

次世代の量子ビット開発のために、マヨラナ粒子やフィボナッチ粒子などの量子状態を研究。

量子状態を特徴づけ

さらなる極低温を利用して高精度な測定と計測基準の精度を向上

メトロロジー・スタンダード


Key Specifications

Features

  • パルス管冷凍機の振動や高調波振動を、ベローズや高剛性フレームにより抑えるため、アクティブな振動減衰機構が不要。
  • 最適なシステムプレートのレイアウトにより、スペースを最大限に活用し、実験セットアップの組み付けが容易。
  • 同軸およびDC配線用の6つのLOSポートと9つのノンLOSポートを備え多数の配線に対応。
  • アクティブ・ガス・ギャップ・ヒート・スイッチにより、試料温度30K以上の状態でマグネットを最大励磁が可能であり、その状態から4時間以内にベース温度に冷却可能です。
お問い合わせ

Platform Solutions

ソフトウェア

  • システムの直接制御に加え、OSに依存しないWebベースの制御ソフトウェアによるリモートアクセスが可能
  • ワンボタンで操作できるように自動化ルーチンを改善
  • 完全なマニュアル制御と、カスタムルーチンのためのプログラマブルなAPIインターフェース
  • ライブプロッティングによる強力なデータ参照・グラフ化パッケージ

システム

  • ガスハンドリングシステムを全面的に再開発し、長期的なミクスチャーの保持のために配管接続箇所数を最小限にしました。
  • 高剛性フレームで振動を最大限に低減し、アクティブダンピングが不要。
  • マグネットシステムを備えた、相互に互換性のあるモジュール式でアップグレード可能なプラットフォーム。

Options / Accessories

極低温ローパスフィルタでノイズを低減し、電子温度の低下に貢献

シールド付きの測定ケーブルに加えて、100 mK以下の極低温で使用できるローパス・マルチステージ・フィルターが搭載されています。24本の信号線をフィルタリングすることができ、4つの異なるカットオフ周波数のフィルタオプションがあります。このフィルターは、金メッキを施した銅製のシャーシにRFガスケットを装着しており、フィルター基板の遮蔽と放熱を確実に行っています。厳選された表面実装部品を使用しており、周囲温度から100mK以下の温度範囲で非常に優れた値安定性を実現しています。

渦電流による発熱を抑えるアクティブな磁界キャンセル機能

アクティブキャンセルマグネットは超低振動プラットフォームとの組み合わせにより、静電界の振動による渦電流加熱を低減し、可能な限り低いベース温度を実現します。また、磁場掃引時の渦電流による発熱も大幅に低減されます。

当社のアクティブ・キャンセル・マグネットは、ミキシング・チャンバーでの磁場を10 mT以下に低減し、装置周囲の漏れ磁場も低減することができ、すべての5 mKマグネット・システムに推奨されます。

  • 14Tまでのマグネットに対応したアクティブ磁場キャンセル。
  • ミキシング・チャンバーでの磁場を10 mT以下に低減。
