迅速な試料交換を実現するサンプルパック

Proteox用高性能特許取得済ボトムローダー用サンプルパック

オックスフォード・インストゥルメンツは、希釈冷凍機 Proteox シリーズ用のサンプルパックを各種取り揃えています。

特許取得済みのボトムローダーとアクティブガスギャップヒートスイッチ技術により、サンプルパックのクールダウン時間が8時間未満となり、特にマグネットシステムや量子ビットスクリーニングに適した高速なサンプルターンアラウンドタイムを実現しました。

ProteoxMX では、サンプルローダーは2次インサートに統合され、密閉型フィードスルーと実験用配線を供給するための熱処理ハードウェアが含まれています。

お問い合わせ

マルチユーザーや複数の実験に最適です。

ユーザーやグループごとに実験用のサンプルパックを用意したり、大容量配線を活かして1つのサンプルパックに複数のデバイスを収めることができます。

配線やテストは、Proteox をオフラインで実行し、1つのサンプルパックがシステム内にあり、別のサンプルパックが配線され設定されている状態で交換することができるため、実験結果までの時間を短縮することができます。

このパックは、システムと一緒にご注文、またはサンプル交換が可能なインストール済みシステムのアップグレードとしてご注文することができます。

システムが冷却された状態でサンプル交換が可能なボトムローディング機構により、サンプルスループットを向上させました。ソフトウェアによる自動クールダウンは、最大サイズのパックでわずか8時間です。

壊れる前に接続する。アース線が内蔵された真空ロックにより、ロードプロセス中にESD保護のためにサンプルをバイアス/アースすることができます。

12mKの試料温度を実現。高荷重プレスコンタクト、スプリング式放射線バッフル、取り外し可能なローディングアームのユニークな組み合わせにより、業界最高水準の熱性能を実現しました。

特許取得済みのローディング方式により、15分以内に実験用ワイヤーに接続することができ、中間温度での早期サンプルスクリーニングが可能です。試料が実験に適しているかどうかを確認するために、面倒な予冷を待つ必要がありません。

150台以上のサンプルローダーが設置され、信頼性とノイズレベルの整合性が証明されています。渦電流加熱を低減するために最適化された形状と入念なEMIシールドにより、パックは低ノイズ電子輸送、磁気光学、スピントロニクス、量子コンピューティングなど、最も要求の厳しいアプリケーションに適しています。

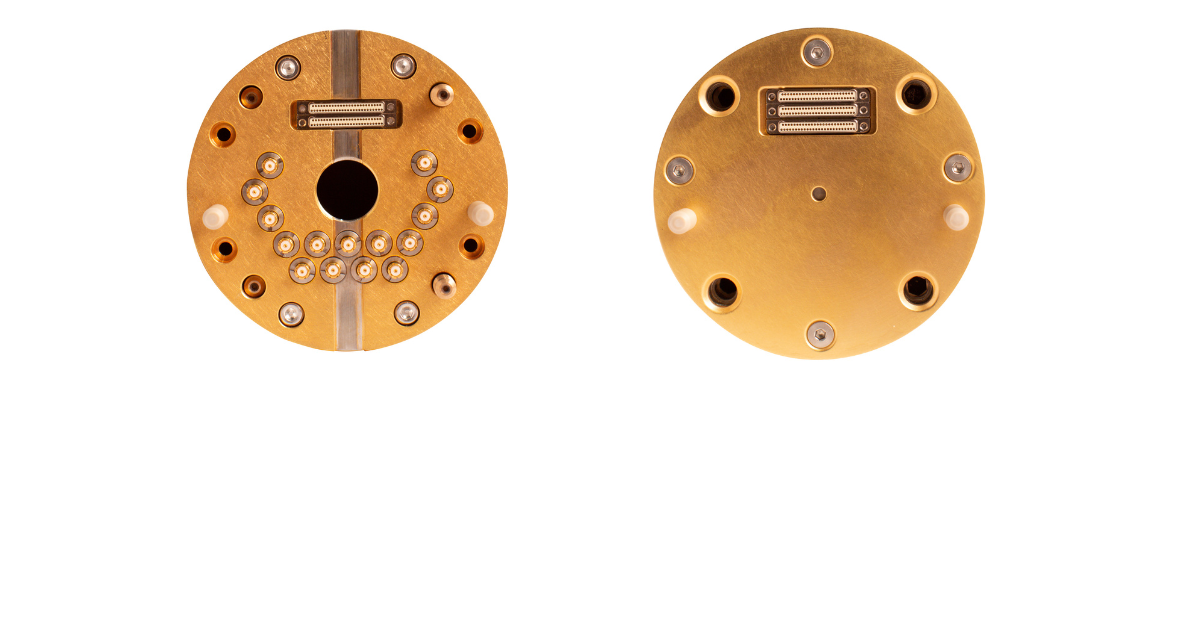

お客様のPCBと組み合わせやすいように、統合されたケーブルによる広範な接続性を備えています。最大28本のRFラインと96本のDC接続を標準装備。様々なマグネットボアサイズに対応するため、サンプルスペースを最適化し、サードパーティ製のローテーター、ポジショナー、フィルター付きサンプルホルダーを統合するための複数のアンカーポイントを用意しました。
