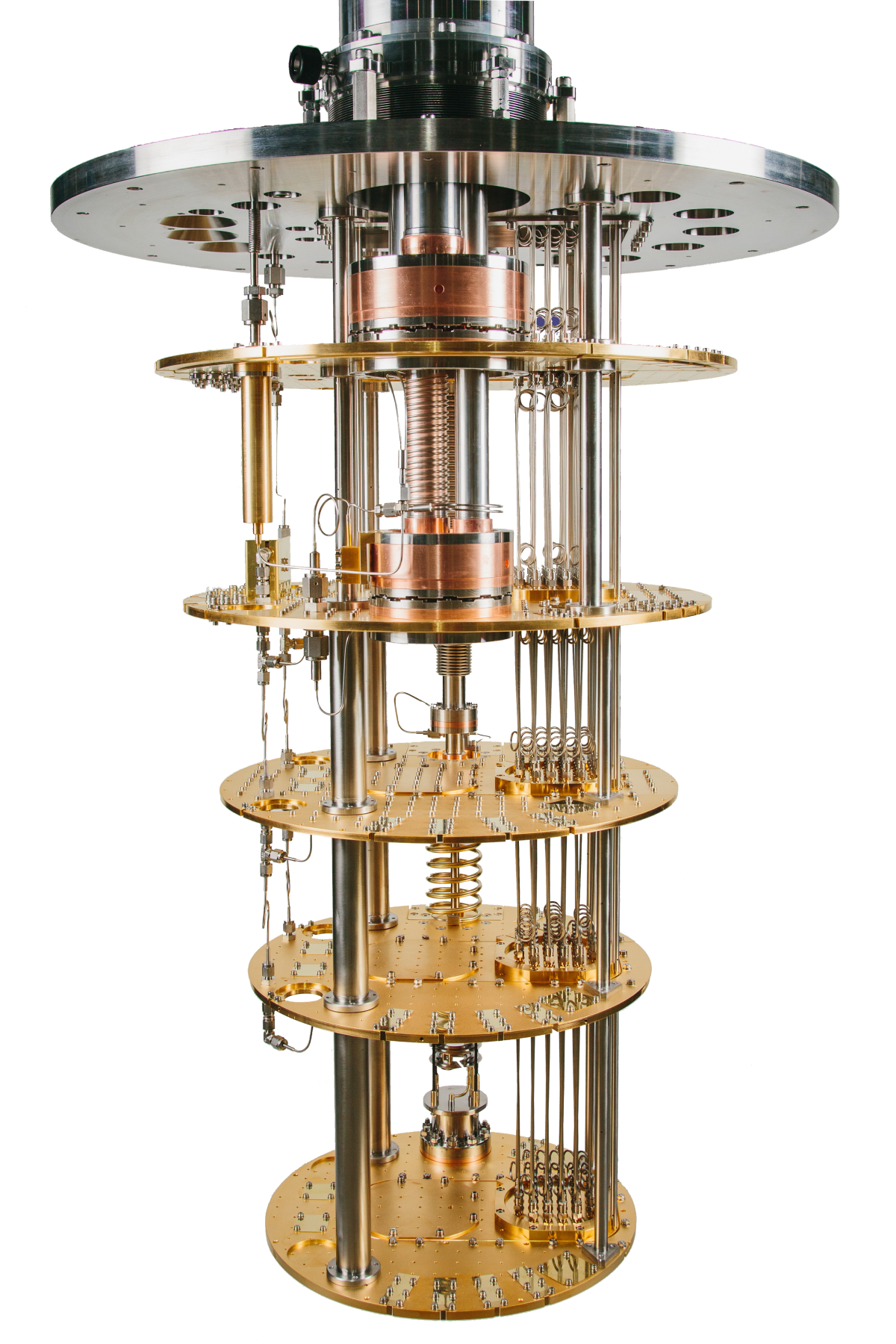

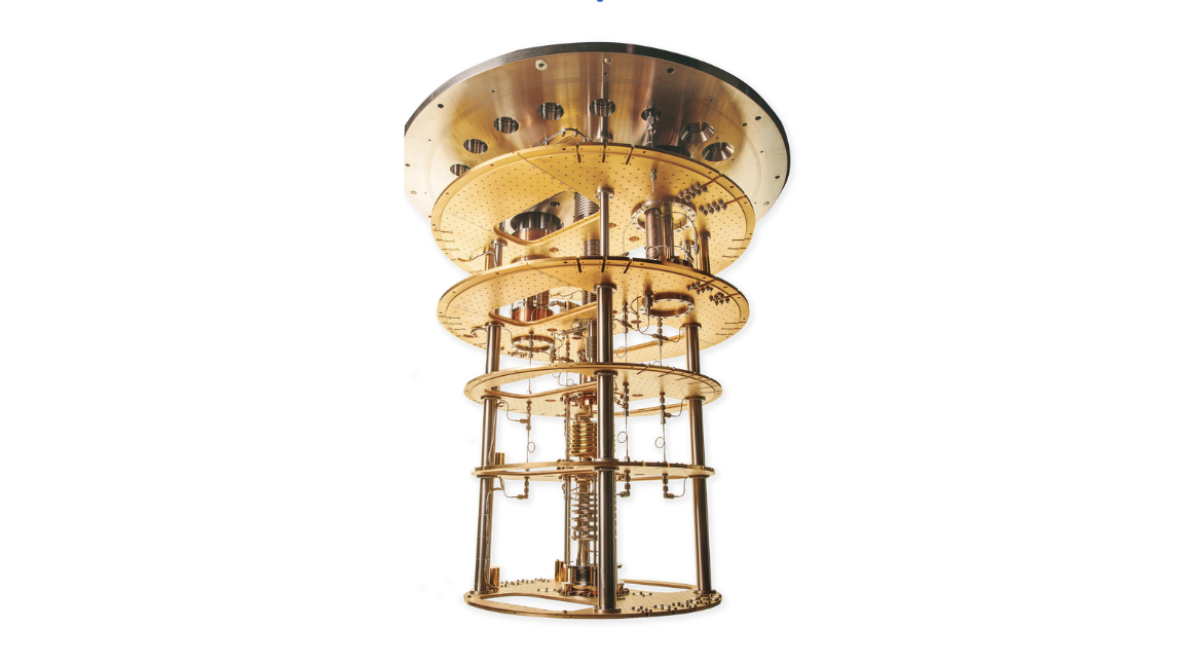

 ProteoxMX 多くの配線容量に対応し、多数の実験に対応可能なモジュール式の無冷媒希釈冷凍機

超伝導量子ビットの開発のために、二次インサートにマイクロ波同軸ケーブルと極低温エレクトロニクスを統合。

超電導量子ビット

スピン量子ビット開発のためにマイクロ波配線、極低温エレクロニクス及び大口径超伝導マグネットを活用。

スピン量子ビット

量子ホール効果測定のために、強力な超伝導マグネットと極低温環境を利用。

量子輸送測定

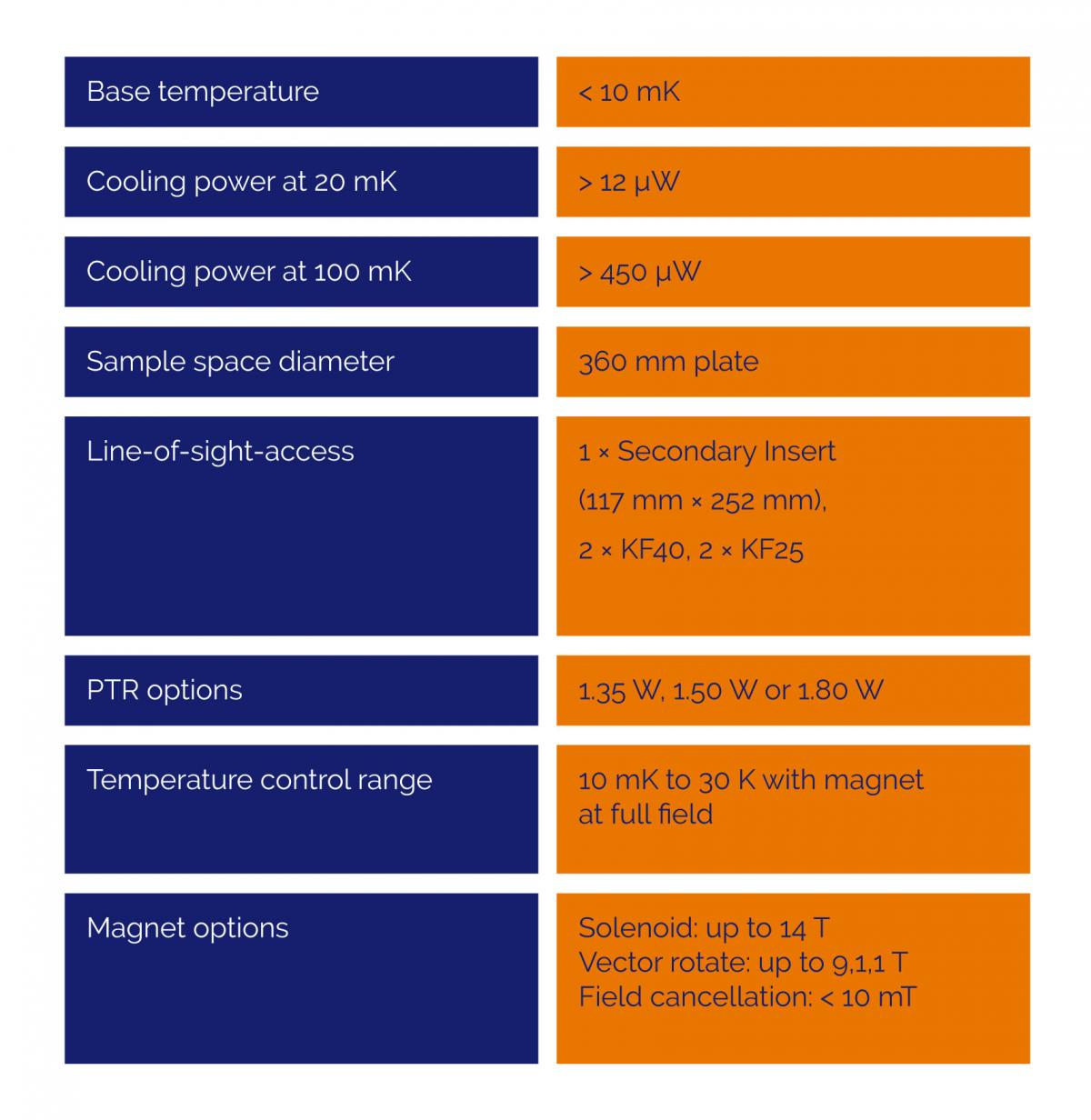

Key Specifications

Features

  • 豊富なLOS(Line-of-Sight)ポートを備え多数の同軸配線が必要なアプリケーションに対応。
  • ミキシングチャンバ―プレートは直径360 mmであり、大容量の試料室空間へ様々な実験セットアップを取り付け可能。
  • カスタマイズ可能な自立型二次インサート。
  • 複数の二次インサートを用いれば希釈冷凍機を多目的に利用することが可能。
  • 特許取得済みのガスギャップ・ヒートスイッチ技術により、システムプレート間の熱伝導を自在にコントロール。
  • 新開発のガスハンドリングシステムにより、ミクスチャーガスを長期間保持する信頼性が向上。
お問い合わせ

Platform Solutions

ソフトウエア



システム


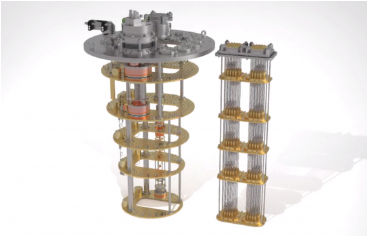

カスタマイズ可能な二次インサート

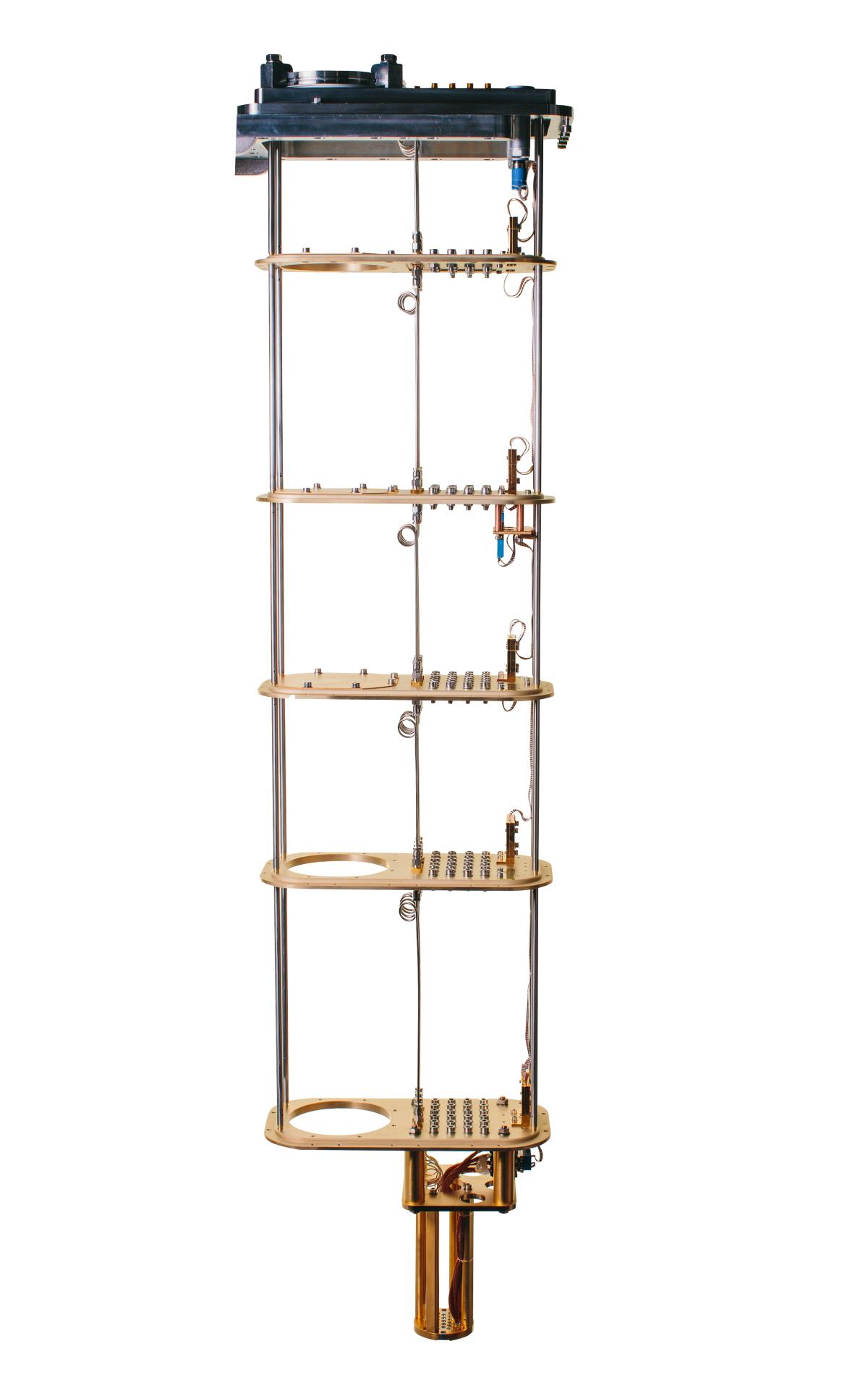

複数のユーザーや複数の実験を行う場合、又はシステムを長期間運用することを考えた場合に最適なオプションです。サイドローディングの二次インサートは、Proteoxシステム間で相互に交換することも、装置から取り外して作業台で実験セットアップを組み付けることも可能です。光学実験では、システムの外で光学的アライメントを行うことができるため、セットアップ時間を短縮可能です。

カスタム化された二次インサートを使用することで、同軸配線、サーキュレーターやアンプなどのコールドエレクトロニクスを製造時に工場で組み込んでテスト後に納品することにより、システム到着後すぐに実験が始められます。

  • 2次インサートに必要な部品を直接組付け。
  • 工場で敷設できる低温エレクトロニクス用ブラケットを多数用意。
  • アンプやアイソレータを同軸配線に組み付けて、試料空間を最大限活用。

Options / Accessories

様々なDC配線

  • 銅、コンスタンタンまたはNbTi導体を使用した24ウェイツイストペアDCルーム(シールド可)。
  • 500MHzまで対応可能なフレキシブル同軸配線 (S1) 。
  • シングルモード/マルチモード光学ファイバー。
  • 高周波ノイズを効率的に取り除くサーモ-コアックス。
  • ピエゾデバイス駆動用の低インピーダンスルーム。

同軸配線

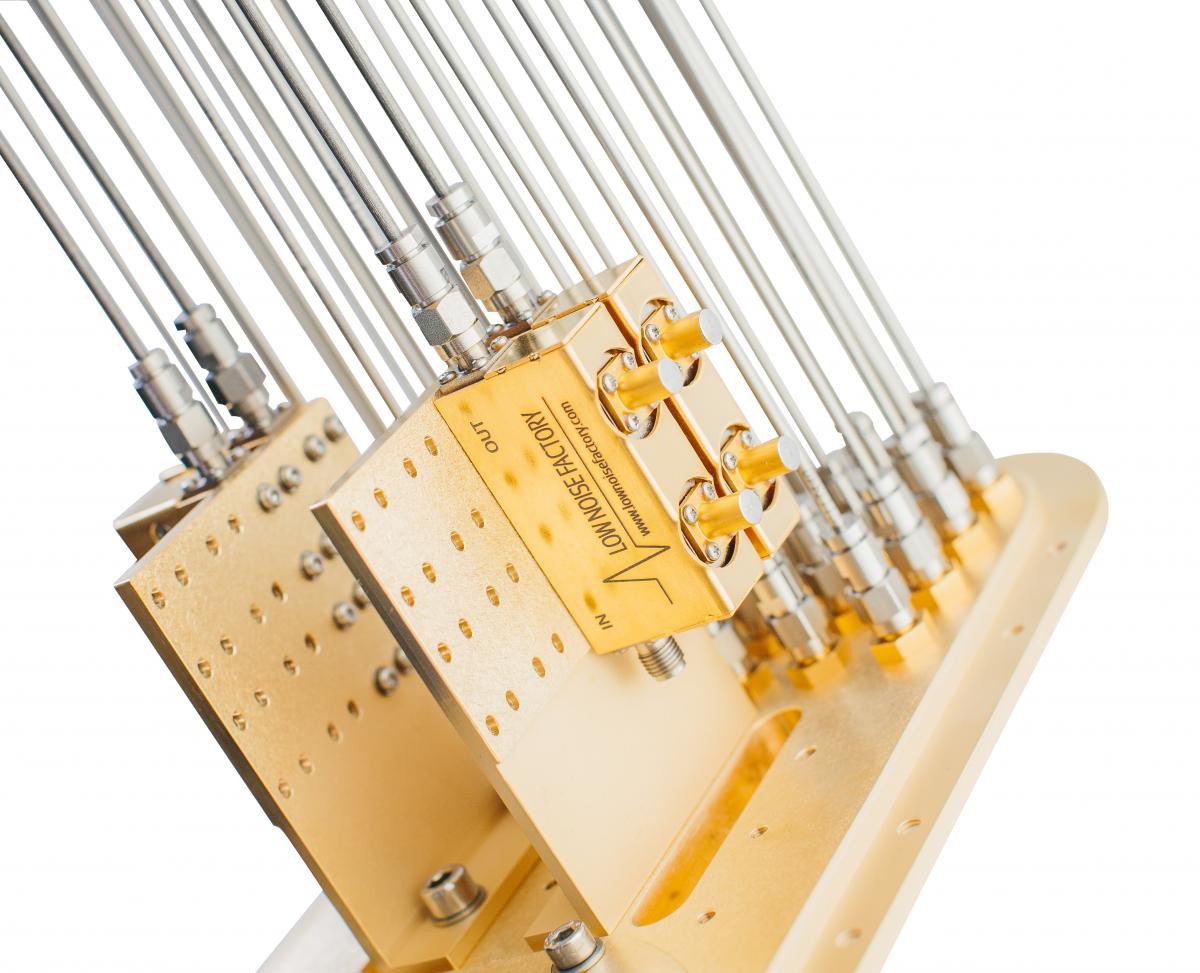

  • 18GHzまたは40GHzの帯域幅で動作するSMAまたはSKコネクタ付きのUT34およびUT85同軸線。
  • ステンレス、CuNi、NbTiなどの同軸導体のラインナップ。
  • すべての実験プレートにオプションのバルクヘッドコネクタと0dBアッテネータを使用して効率的な導体の放熱を実現可能。

アッテネータ

アッテネーターは放熱用の0dB及び3dB、6dB、10dB、20dBアッテネーターからライン毎、プレート毎に選択可能。

ローパスフィルタ

100mK以下のプレートに多段ローパスフィルターを設置可能。

  • 170Hzから 110 kHzまで4種類のカットオフ周波数が選択可能。
  • フィルタ基板の遮蔽と放熱のため金メッキを施した銅製のシャーシにRFガスケットを装着。


特許取得済みのボトムローダーとアクティブ・ガスギャップ・ヒートスイッチ技術により、サンプルパック挿入後の冷却時間を6時間以内に短縮することができ、特にマグネットシステムや量子ビットスクリーニングに適しています。ProteoxMXでは、サンプルローダはセカンダリインサートに統合されており、実験用の配線を行うためのハーメチックフィードスルーや配線の放熱用の機構も含まれています。

  • システム全体を室温に温める必要がなく、短時間かつ容易にサンプル交換が可能。
  • サンプルパックの装填作業は15分以内で、装置はは自動的にベース温度まで冷却されます。
  • 1つのサンプルパックで最大28本の高周波配線と96本DC接続が可能。
  • 複数のサンプルパックで異なる実験セットアップを組み付けることができるため、マルチユーザーにも対応可能。
  • 特許取得済みの装填機構により、安全で簡単な操作。
  • ESD protection (パックがシステムに接続される前に、サンプルを設置又はやバイアスをかけて、「make-before-break」を実施。

ソレノイド型マグネット

  • 標準で1Tから14Tまでの最大磁場強度マグネットから選択可能でPersistentスイッチ標準装備。
  • フィラメント数が多く、小型化、高掃引速度、低フラックスジャンプを実現。
  • 直径77mmから152mmの大口径ボアマグネットも選択可能。
  • 最大掃引速度2A/分。
  • クエンチ保護機能付き。

ベクトルマグネット

  • 垂直磁場は9Tまで、水平磁場は3Tまでの3軸ベクトルマグネット。
  • 90mmの大口径ボア。

カスタムマグネット

  • 高磁場均一度、パーシステントモード時の磁場安定性、磁場分解能等のカスタムオプション。
  • スプリットペアマグネットやアクティブシールドマグネットなど、先進的なマグネットデザインも対応します。
