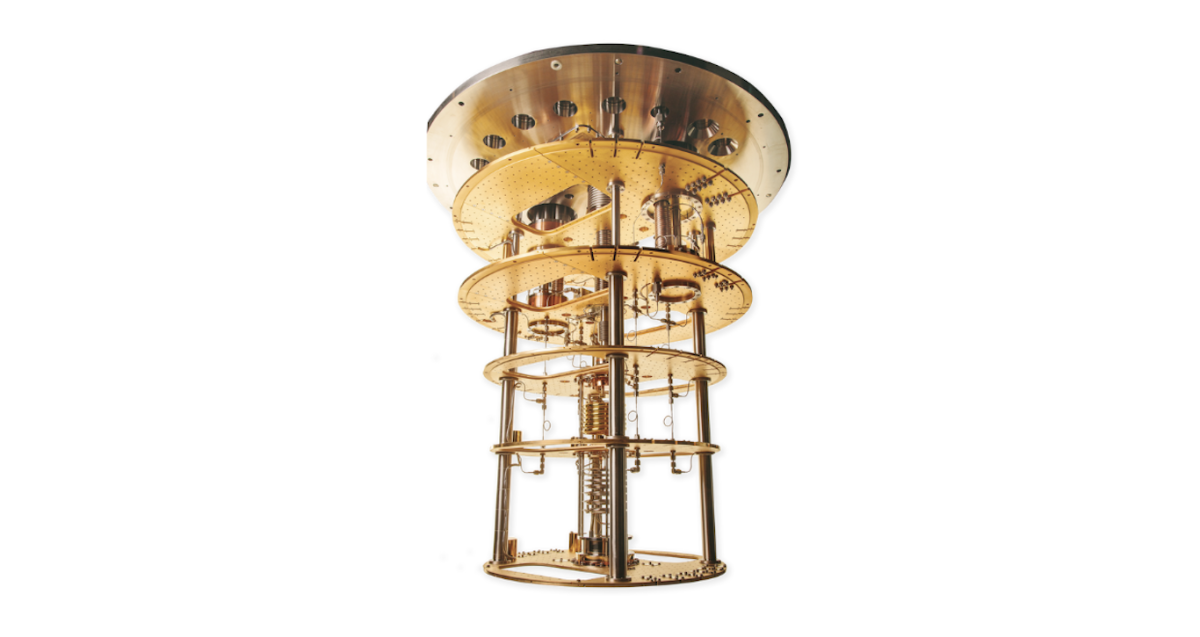

ProteoxS

フレキシブル配線

• 銅、コンスタンタンまたは NbTi 導体を使用した 24 ウェイツイストペア DC 配線
• DC または低周波数用フレキシブル同軸配線 (S1)
• シングルモード/マルチモード光学ファイバー
• 高周波ノイズを効率的に取り除くサーモコアックス
• ナノスケール位置決めピエゾデバイス用の低インピーダンス配線

同軸配線

• 18 GHz 帯域幅で動作する SMA コネクタ付 UT34 および UT85 同軸線
• ステンレス、CuNi、NbTi などの同軸導体のラインナップ
• すべての実験プレートにオプションのバルクヘッドコネクタと0dBアッテネータを使用して効率的な導体の放熱を実現可能

アッテネータ

アッテネーターは放熱用の 0dB および 3dB、6dB、10dB、20dB アッテネータからライン毎、プレート毎に選択可能。

ローパスフィルター

100 mK 以下のプレートに多段ローパスフィルターを設置可能。

• 170 Hzから 110 kHzまで4種類のカットオフ周波数が選択可能。
• フィルタ基板の遮蔽と放熱のため金メッキを施した銅製のシャーシにRFガスケットを装着。
