拡張

Proteox™ ファミリー

無冷媒式希釈冷凍機 Proteox™ は、革新的なモジュール式のシステムを採用し、適応性、信頼性、実験容量の向上を目指して設計されています。

特長

高い互換性と将来性
ProteoxMXやProteoxLX及び将来のProteoxシリーズの間で、二次インサートを交換し、拡張や機能を交換することができます。

優れた温度制御
特許取得済みのガスギャップ・ヒートスイッチ技術を活用し、自在に熱伝導を制御

豊富な実験用空間
大口径のミキシングチャンバープレートを採用し、プレート間の間隔を広げました。

新しいアプリケーションへの挑戦
実験用配線、低温エレクトロニクス、サンプル設置の容量が向上し、量子ビットのスケー ルアップや量子情報への応用が容易です。

信頼性と利便性
新設計のガスハンドリングシステムは、信頼性が向上し少ないメンテナンスで稼働します。このシステムは、新しい強力な制御ソフトウェアシステムと組み合わされています。

迅速なクールダウン
ボトムローダー技術により、300Kからのサンプルパックの急速な冷却が可能になりました。

大容量の入出力配線用スペース
広いLOS(Line-of-Sight)アクセスにより、数多くの入出力配線を必要とするアプリケーションが可能になりました。

高温動作
実験プレートを独立して温度制御することで、マグネットを最大限励磁した状態で試料温度30Kを超える温度に制御し再び、ベース温度まで素早く回復可能。

ソフトウエア

  • OSに依存しないウェブベースの制御ソフトウェアによる装置のリモートアクセスが可能。
  • ワンボタン操作のための自動化ルーチン。
  • 完全なマニュアル制御とカスタムルーチンのために用意されたプログラム可能なAPIインターフェース。
  • 強力なデータ参照・可視化パッケージにより、ライブプロッティングが可能。
  • マニュアルプロセスをガイドするステップ毎のウィザード。

システム

  • 全面的に再開発されたガスハンドリングシステムは継ぎ手の数とOリングシールの数が最小限。
  • 高剛性クロスブレース構造のにより振動の伝達を最小限に抑えられ、アクティブダンピングは不要。
  • 相互に互換性のあるマグネットシステムを備えた、モジュール式でアップグレード可能なプラットフォーム。

フレキシブル配線

  • 銅、コンスタンタンまたはNbTi導体を使用した24wayツイストペアDC loom
  • 500MHzまで使用可能なフレキシブルな同軸(S1)配線
  • シングルモードとマルチモードの光ファイバ
  • 高周波ノイズを効果的に除去するサーモコアックス
  • 低温ピエゾデバイス用の低インピーダンスDC配線。

セミリジッド配線

  • 18GHzまたは40GHzの帯域幅で動作するSMAまたはSKコネクタ付きのUT34およびUT85同軸線
  • ステンレス、CuNi、NbTiなどの同軸導体のラインナップ
  • すべての実験プレートにバルクヘッドコネクタを使用したヒートシンク、オプションの0dBアッテネータで導体の効率的な放熱を実現。

アッテネーター

アッテネーターはライン毎、プレート毎に選択可能で、導体の放熱に対応した0dBアッテネーター及び3dB、6dB、10dB、20dBを準備。

ローパスフィルター

  • 100mK以下の温度で使用可能なローパス・マルチステージ・フィルター。
  • カットオフ周波数は170Hz~110kHzの間で4種類用意。
  • 金メッキを施した銅製シャーシにRFガスケットを装着し、フィルター基板の遮蔽と放熱を実現。

迅速な試料交換が可能なサンプルパック

市場をリードする特許取得済みのサンプルローディング機構により、試料交換のためにシステム全体を室温に温める必要がなく、迅速かつ容易にサンプルを交換が可能。:

  • サンプルパックの装填は15分以内に完了し、システムは自動的にベース温度まで冷却されます。
  • 1つのサンプルパックで最大28のRFおよび96のDC接続が可能
  • 複数のサンプルパックで異なる実験を行うことができるため、複数のユーザーが利用する施設に最適なソリューション
  • 特許取得済みのローディングコンセプトにより、安全で簡単な操作を実現



ESDを防ぐSampleProtectシステム

SampleProtectは、サンプル交換時のサンプルの接地やバイアスを可能にし、敏感なサンプルを偶発的な静電放電から保護します。 (ESD).

  • 微小信号用の高品質なアース付きケーブル。
    低ノイズ高減衰のシールド 。
  • 低いクロストーク。



BNCまたはTwinaxオプション。24個のコネクターと12本のツイストペア。

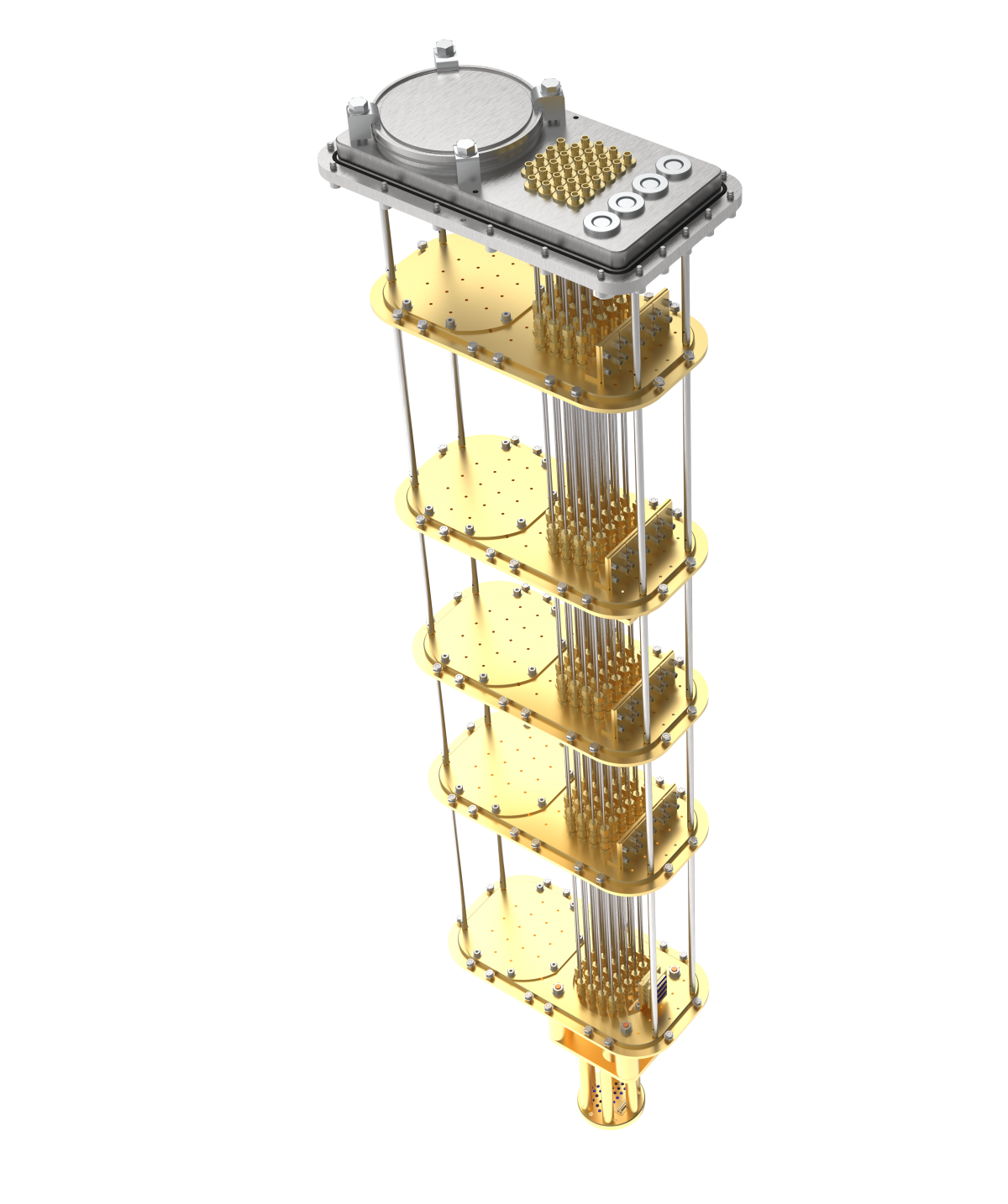

ProteoxMX Secondary Insert

カスタムマグネット
標準的な製品以外にも、社内チームがお客様の実験ニーズに合わせて特注のマグネットを設計することが可能です。 完全なFEAと電磁石のモデリング機能により、超電導マグネットとクライオスタットシステムの両方の分野における長年の製造と設計技術をもって、完成度の高いシステムへ統合します。

ソレノイド型マグネット
標準で 磁場強度1 T から 14 Tまで

ベクトルマグネット
垂直磁場は9Tまで、水平磁場は3Tまでの3軸ベクトルマグネット。

アクティブ磁場キャンセルマグネット
磁場キャンセルコイル付きマグネットは14Tまで対応します。
