KelvinoxTLM

低損失ヘリウムクライオスタットに組み込まれ、試料をトップローディングで直接混合液に挿入することができる希釈冷凍機インサートシステム

  • 400 µW を超える冷却能力

  • 熱環境の高い安定性

  • インサート初期冷却の完全自動化


お問い合わせ

試料をトップローディングで直接混合液に挿入することができる希釈冷凍機インサートシステム

  • 試料をトップローディングで直接 3He/4He 混合チャンバーへ挿入することにより、良好な試料の熱平衡化、熱環境の高い安定性、および強磁場下での最適な運転を確保することが可能

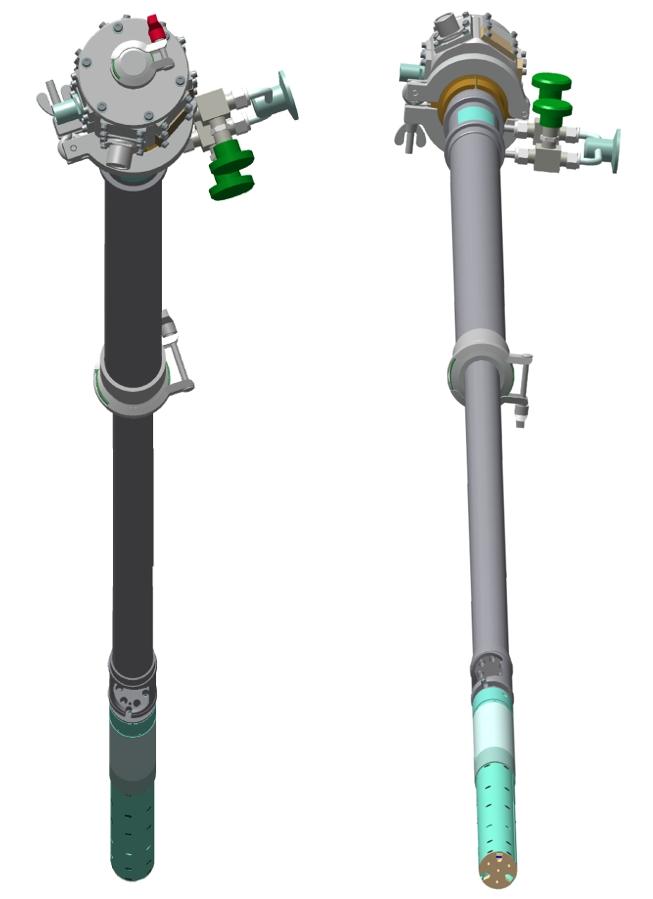

  • 複数業務、複数ユーザーでの使用:スウェーデン式チルトローテータや高周波同軸線などのさまざまな試料プローブが使用できる独自の構成
  • 迅速で簡単な試料交換:試料交換中に混合液を除去する必要がないため、実験の所要時間が短縮され、漏れのリスクを軽減
  • 非金属系試料環境:ピックアップコイル共振回路周囲の金属系材料を除去することが正確な測定にとって極めて重要な固体NMRなどの実験に最適です。通常、最大2 T/分の磁場掃引では、混合液の温度は影響を受けません。
  • LabVIEW用の最新ソフトウェアと仮想計測器ドライバを使用して希釈冷凍機全体を運転することができる完全自動化されたガス操作システムを装備

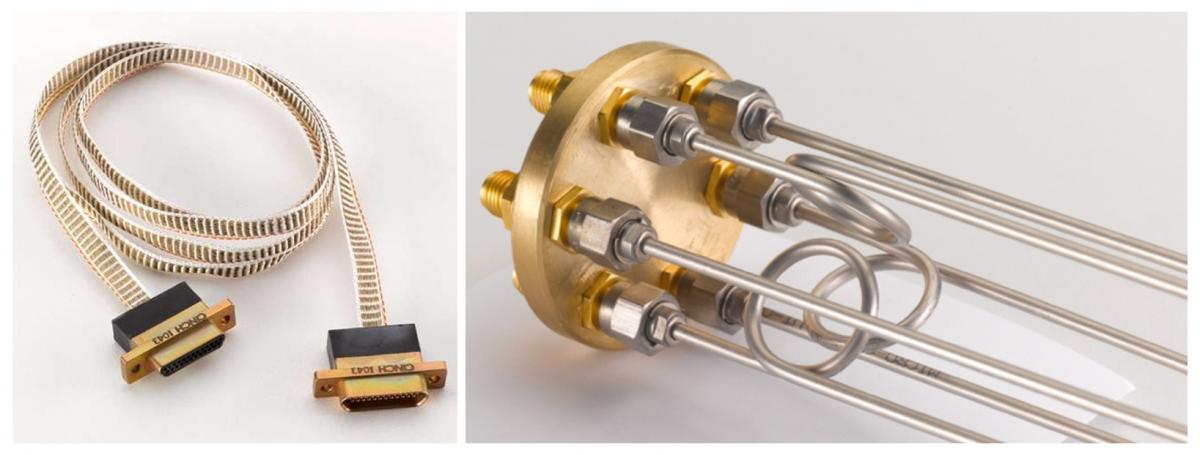

すべての KelvinoxTLM は、ヘリウム混合液の相境界で測定で100 mKで 400 µW 以上の冷却能力を有する希釈ユニットで構成されています。これは、分留ポンプライン系、1 Kポット、診断用配線系、断熱真空容器を特長とするインサートの一部です。

Kelvinox400HAは一次インサートと希釈ユニットで構成されています。 またKelvinox400HAは、液体ヘリウム再凝縮式クライオスタットIntegraACと組み合わせて使用することができます。 IntegraAC は、そのままではクライオスタットから排出されてしまうシステム内で蒸発したヘリウムガスを再凝縮することによって、液体ヘリウムの消費量を大幅に減らすために開発されました。このため、ヘリウムの補充頻度が減少します。極低温システムは、待機モードであっても継続的に低温に保たれるため、より、自由に実験時間の予定を計画することができるようになります。

Flexibility: The KelvinoxTLM can be used for a wide range of applications

High performance: Ensures good sample thermalisation, high stability of the thermal environment and guarantee of operation in high magnetic field

Easy to use: All inserts are supplied with a gas handling system enabling automation of the insert cool down

Cost-effective: This dilution refrigerator can also be integrated into a helium recondensing dewar to minimise helium consumption

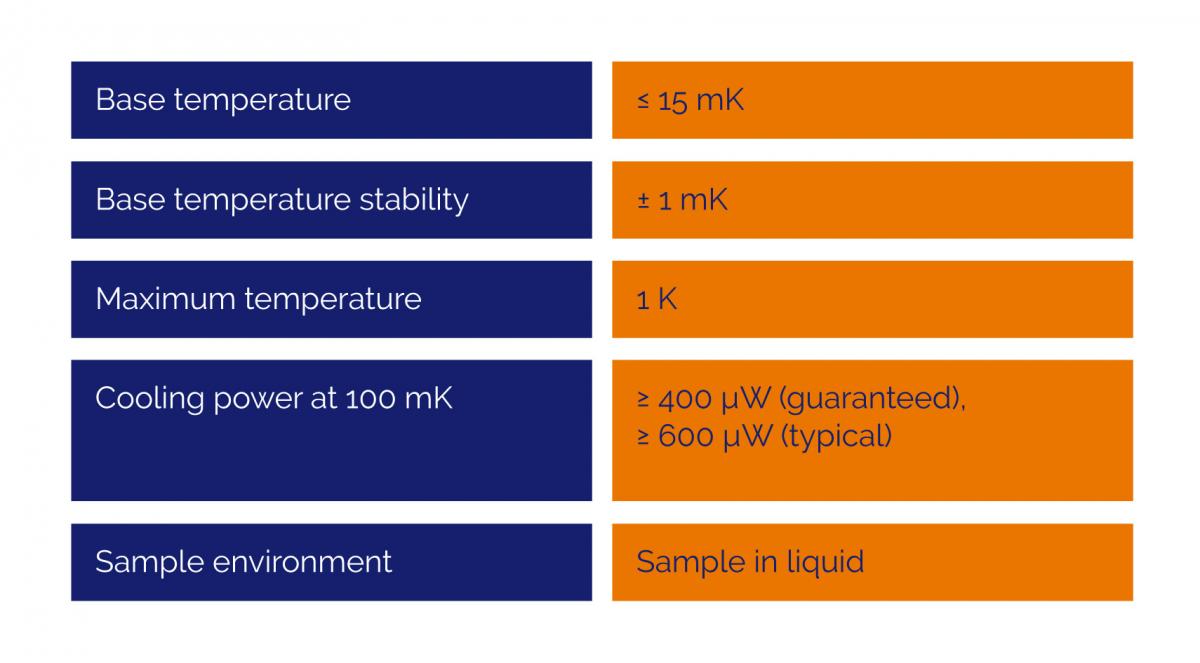

Base temperature: ≤ 15 mK
Base temperature stability: ± 1 mK
Maximum temperature: 1 K
Sample environment: Liquid
Cooling power at 100 mK: ≥ 400 µW (guaranteed), ≥ 600 µW (typical)

  • Semiconductor Quantum Hall effect
  • Quantum dots
  • Single electron tunnelling
  • Quantum computing Magneto-resistance
  • Hall effect
  • RF transport high frequency conductivity
  • Solid state physics heavy fermion systems
  • Metal insulator transition
  • Spin glass
  • Mesoscopic systems
  • Giant magnetic resistance Specific heat
  • De Haas-van alphen oscillations
  • Solid state NMR
  • Electrical resistivity
  • Magneto-resistance
  • Neutron scattering
  • Superconductivity low Tc superconductors
  • Quantum computing
  • Josephson junctions
  • Flux vortices
  • Quantum initial phenomena electrical resistivity
  • Scanning spectroscopy (STM/AFM)
  • SQUID characterisation
  • AC susceptibility
  • Astrophysics & cosmology Low temperature detectors
  • Superconducting tunnel junctions
  • GE bolometers Electrothermal measurements
  • Voltage biased measurements
  • Low energy photon detection
  • Metrology Quantum hall effect
  • Voltage standards
  • Current standards Magneto-resistance
  • DC & AC low frequency transport and magnetic measurements
  • Single electron tunnelling
